Componente electrónico

Clasificación

Los componentes se pueden clasificar como pasivos / activos o electromecánicos. La definición estricta de la física trata a los componentes pasivos como aquellos que no pueden suministrar energía por sí mismos, mientras que una batería sería vista como un componente activo ya que realmente actúa como una fuente de energía. De acuerdo con el criterio que se elija podemos obtener distintas clasificaciones. Seguidamente se detallan las comúnmente más aceptadas.

1. Según su estructura física

• Discretos: son aquellos que están encapsulados uno a uno, como es el caso de los resistores, condensadores, diodos, transistores, etc.
• Integrados: forman conjuntos más complejos, por ejemplo, un amplificador operacional o una puerta lógica, que pueden contener desde unos pocos componentes discretos hasta millones de ellos. Son los denominados circuitos integrados.

2. Según el material base de fabricación.

• Semiconductores .
• No semiconductores.

3. Según su funcionamiento.

• Activos: proporcionan excitación eléctrica, ganancia o control , y generalmente pueden inyectar energía en un circuito, aunque esto no es parte de la definición.​
• Pasivos: son los encargados de la conexión entre los diferentes componentes activos, asegurando la transmisión de las señales eléctricas o modificando su nivel.​

4. Según el tipo de energía.

• Electromagnéticos: aquellos que aprovechan las propiedades electromagnéticas de los materiales (fundamentalmente transformadores e inductores).
• Electroacústicos: transforman la energía acústica en eléctrica y viceversa (micrófonos, altavoces, bocinas, auriculares, etc.).
• Optoelectrónicos: transforman la energía lumínica en eléctrica y viceversa (LED, células fotoeléctricas, etc.).

Componentes activos.

Los componentes activos son aquellos que son capaces de controlar el flujo de corriente de los circuitos o de realizar ganancias . Fundamentalmente son los generadores eléctricos y ciertos componentes semiconductores. Estos últimos, en general, tienen un comportamiento no lineal, esto es, la relación entre la tensión aplicada y la corriente demandada no es lineal.

Los componentes activos semiconductores derivan del diodo de Fleming y del triodo de Lee de Forest. En una primera generación aparecieron las válvulas que permitieron el desarrollo de aparatos electrónicos como la radio o la televisión. Posteriormente, en una segunda generación, aparecerían los semiconductores que más tarde darían paso a los circuitos integrados (tercera generación)​ cuya máxima expresión se encuentra en los circuitos programables (microprocesador y microcontrolador) que pueden ser considerados como componentes, aunque en realidad sean circuitos que llevan integrados millones de componentes.
Existe un número elevado de componentes activos, siendo usual, que un sistema electrónico se diseñe a partir de uno o varios componentes activos cuyas características lo condicionará. Esto no sucede con los componentes pasivos. En la siguiente tabla se muestran los principales componentes activos junto a su función más común dentro de un circuito.

Componentes pasivos

Los componentes pasivos son todos aquellos que sus modelos matemáticos son lineales. Además pueden almacenar o mantener energía en forma de corriente o voltaje. Pero no son capaces de controlar esta energía, como ,Capacitores ,bobinas, resistencias.

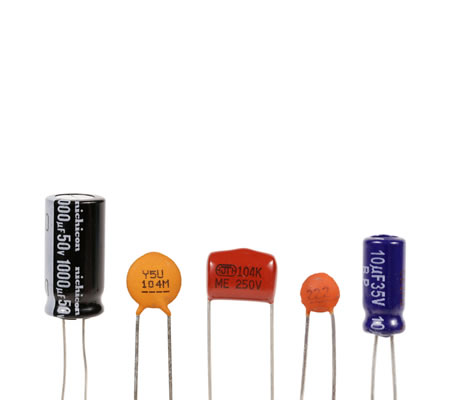

Capacitor

En electricidad y electrónica, un capacitor es un dispositivo pasivo capaz de almacenar energía sustentando un campo eléctrico.​ Está formado por un par de superficies conductoras, generalmente en forma de láminas o «placas», en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por vacío.​ Las placas, sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.
Aunque desde el punto de vista físico un condensador no almacena carga ni corriente eléctrica, sino simplemente energía mecánica latente, al ser introducido en un circuito, se comporta en la práctica como un elemento «capaz» de almacenar la energía eléctrica que recibe durante el periodo de carga, la misma energía que cede después durante el periodo de descarga.

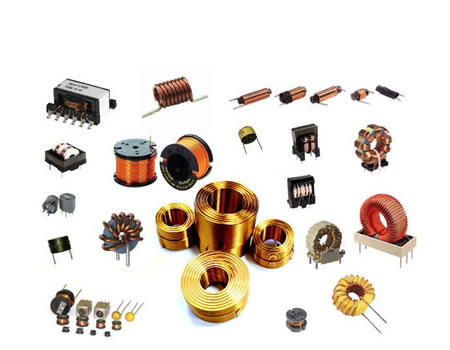

Bobina

Una bobina es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético, suele consistir en un cable aislado enrollado en una bobina. La bobina, es un componente eléctrico pasivo de dos terminales que almacena energía en un campo magnético cuando la corriente eléctrica fluye a través de él.

Cuando la corriente que circula por la bobina cambia, el campo magnético que varía en el tiempo induce una fuerza electromotriz. (f.e.m.) ( tensión) en el conductor, descrita por la ley de inducción de Faraday. Las bobinas se caracterizan por su inductancia, que es la relación entre la tensión y la tasa de cambio de la corriente. En el Sistema Internacional de Unidades (SI), la unidad de inductancia es el «henrio» (H), llamada así por el científico estadounidense del siglo xix Joseph Henry. En la medición de circuitos magnéticos, equivale a weber/amperio. Los inductores tienen valores que suelen oscilar entre 1 µH (10-6 H) y 20 H.

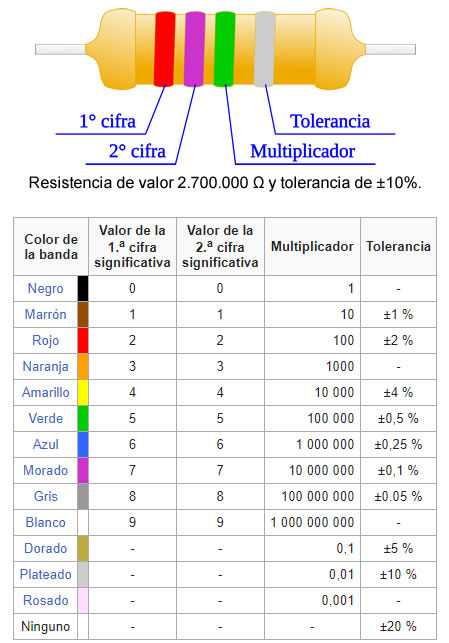

Resistencia

La resistencia es un componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito eléctrico. En otros casos, como en las planchas, calentadores, etc., se emplean resistencias para producir calor aprovechando el efecto Joule. Es un material formado por carbón y otros elementos resistivos para disminuir la corriente que pasa y asi oponerse al paso de la corriente.
La corriente máxima y diferencia de potencial máxima en una resistencia viene condicionada por la máxima potencia que pueda disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación. Los valores más comunes son 0.25 W, 0.5 W y 1 W.

La función eléctrica de una resistencia se especifica por su resistencia: las resistencias comerciales comunes se fabrican en un rango de más de nueve órdenes de magnitud. El valor nominal de la resistencia se encuentra dentro de la tolerancia de fabricación indicada en el componente.
